红外探测器基本知识
凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。
近红外：波长范围0.75～3μm
中红外：波长范围3～25μm
远红外：波长范围25～1000μm
人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。

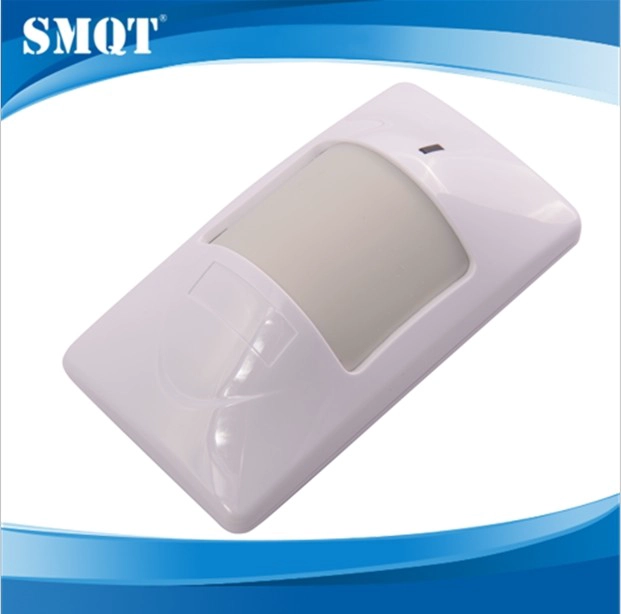

一、被动红外报警探测器
被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内
被动式红外探测器（Passive Infared Detector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。单波束PIR采用反射聚焦式光学系统，利用曲面反射镜将来自目标的红外辐射汇聚在红外传感器上。这种方式的探测器境界视场角较窄，一般在5°以下，但作用距离较远，可长达百米。因此又称为直线远距离控制型被动红探测器，适合保护狭长的走廊、通道以及封锁门窗和围墙。多波束型采用透镜聚焦式光学系统，目前大都采用红外塑料透镜——多层光束结构的菲涅尔透镜。这种透镜是用特殊塑料一次成型，若干个小透镜排列在一个弧面上。警戒范围在不同方向呈多个单波束状态，组成立体扇形感热区域，构成立体警戒。菲涅尔透镜自上而下分为几排，上面透镜较多，下边较少。因为人脸部、膝部、手臂红外辐射较强，正好对着上边的透镜。下边透镜较少，一是因为人体下部红外辐射较弱，二是为防止地面小动物红外辐射干扰。多波束型PIR的警戒视场角比单波束型大得多，水平可以大于90°，垂直视场角最大也可以达到90°，但作用距离较近。所有透镜都向内部设置的热释电器件聚焦，因此灵敏度较高，只要有人在透镜视场内走动就会报警。
红外光穿透力差，在防范区内不应有高大物体，否则阴影部分有人走动将不能报警，不要正对热源和强光源，特别是空调和暖气。否则不断变化的热气流将引起误报警。为了解决物品遮挡问题，又发明了吸顶式被动红外入侵探测器。安装在顶棚上向下360°范围内进行警戒，只要在防护范围内，无论从哪个方向入侵都会触发报警，在银行营业大厅，商场的公共活动区等空间较大的地方得到广泛使用。
被动式报警探测器由于探测性能好、易于布防、价格便宜而被广泛应用。其缺点是相对于主动式探测误报率较高。

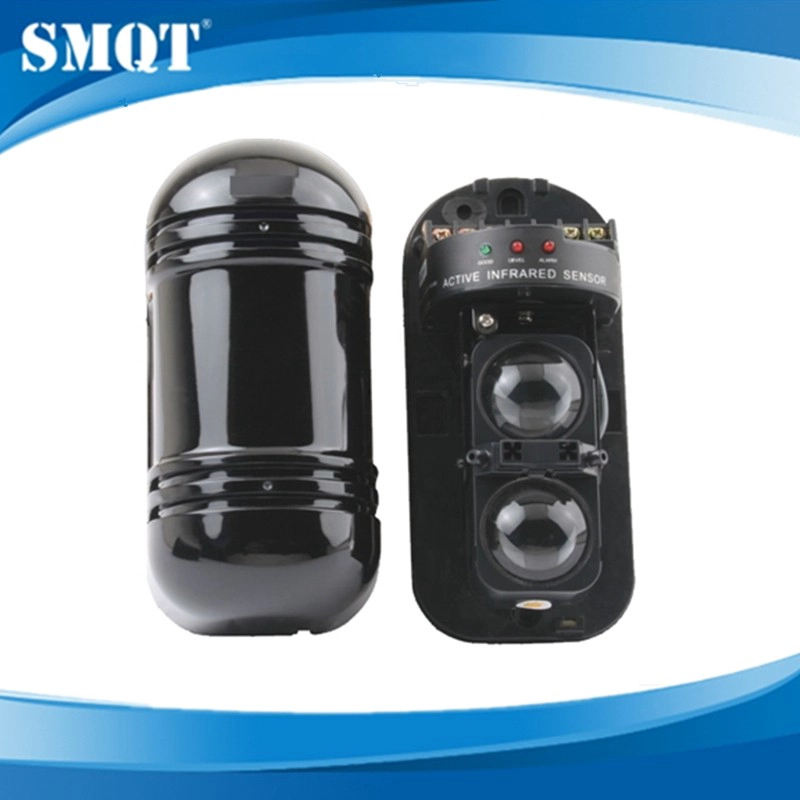

二、主动式红外探测器
主动式红外探测器有单光束、双光束、四光束之分。以发射机与接收机设置的位置不同分为对向型安装方式和反射式按装方式，反射型安装方式的接收机不是直接接收发射机发出的红外光束，而是接收由反射镜或适当的反射物（如石灰墙、门板表面光滑的油漆层）反射回的红外光束。当反射面的位置与方向发生变化或红外发射光束和反射光束之一被阻挡而使接收机无法接收到红外反射光束时发出报警信号。当使用较多的探测器进行防范布局时应该注意消除射束的交叉误射。
