sensore di movimento PIR
1. Introduzione
Probabilmente sapete quei servi invisibili che le porte dei negozi utilmente aperto reparto, accendere le luci fuori quando voi (o il vostro gatto) cammina da o si apre il rubinetto quando ci si avvicina al bacino. Ovunque rilevatori di movimento sono installati che innescano tali procedure. La maggior parte delle volte il principio di PIR (infrarossi passivi) viene utilizzato. Che dire di utilizzare questa tecnologia per BASIC-Tiger? Rilevatori di movimento sono disponibili per pochi soldi, ma sono per lo più integrati in sistemi completi, come l'illuminazione esterna. rilevatori singoli sono generalmente progettati come componenti di sistemi home elettrica. Per uno sviluppatore, è meno attraente di "cannibalizzare" un'illuminazione completa solo per un sensore di movimento integrato. Oltre a sensori integrati sia sul lato dell'offerta (220V) e da (relè o triac) possono essere adattati solo al BASIC-tigre sistema con molta fatica, perché funziona con 5 V di tensione di alimentazione ed i livelli tra 0 e 5 V il sistema di uscita .
2. Il principio PIR
Infrarossi passivi - questo è tutto abbiamo bisogno di sapere. Un sensore PIR rileva passivamente la radiazione infrarossa nella sua area circostante. Poiché questa tecnologia viene utilizzata anche in rivelatori di incendio, sensori sono anche chiamati pyrosensors. Essi sono chiamati passivo perché analizzano solo i segnali che vengono trasmessi dall'oggetto stesso. A differenza dei sensori radar o ultrasuoni senza un trasmettitore attivo. Infrarossi è la lunghezza d'onda al di là di luce rossa visibile. Qui lunghezze d'onda intorno a pochi micron vengono analizzati - la radiazione calore specifico che viene emessa da es il corpo umano. È ovvio che un rilevatore di movimento PIR reagisce solo agli oggetti che sono nettamente più calda dintorni, ad esempio gli esseri umani, animali o veicoli caldi. E 'importante sapere che il sensore non rileva la dispersione del calore in assoluto ma solo cambiamenti temporali e locali a radiazioni. Ciò è necessario per evitare i radiatori di calore costante e immobile di partire l'operazione di commutazione. Il principio sensore si basa sulla radiazione infrarossa provocando un trasferimento di carica su una membrana speciale che assomiglia a un condensatore. Per percepire solo le variazioni di radiazioni infrarosse (cioè movimenti di un oggetto) gli stati dinamici di carico di almeno due elementi uguali sensori vengono analizzati, mentre "segnali di modo comune" vengono compensate. Questa compensazione avviene da una serie o parallelo di questi singoli elementi, mentre le membrane sensori piroelettrici sono polarizzate contrapposti. Il vantaggio di questo sistema risiede nel oppressione delle influenze della temperatura circostante che il cambiamento

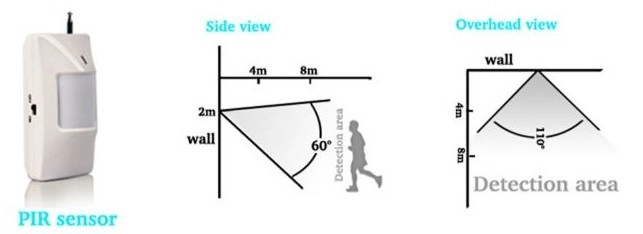

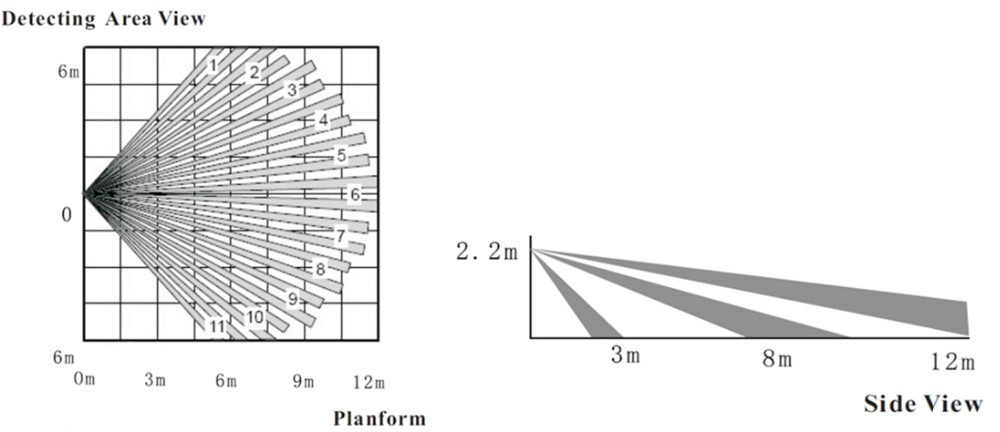

temperatura di entrambi gli elementi sensibili per convezione, conduzione termica e verificano radiazione di calore. Un circuito amplificatore specifico con filtri elettrici elaborati aggiuntivi è fissato per analizzare segnali molto deboli. filtri ottici supplementari assicurare che solo le radiazioni necessarie per la rilevazione dei movimenti viene lasciato passare. Interferenti sorgenti di radiazioni sono anche schermati otticamente. sistemi di lenti solito specifici (multi o Fresnell lenti), che si concentrano irradiazioni ottiche da diverse indicazioni per il sensore, vengono aggiunti per completare il rilevatore di movimento. Questo amplia la gamma di rilevamento del sensore (angolo orizzontale e verticale) immensamente. Tale campo di rilevamento ampia, tuttavia, spesso non desiderata. Quindi, al fine di utilizzare il sistema per scopi sperimentali sistemi di lenti rimovibili o meglio scambiabili sono preferibili.
