PIR运动探测器
1.简介
你可能知道那些看不见的仆人谁帮忙，开百货的门，打开照明外，当你（或你的猫）走过或者当你接近盆地打开水龙头。无处不在的运动探测器安装了哪些触发这些程序。大部分时间的PIR（被动红外）的原则被使用。怎么样利用这个技术BASIC虎？运动检测器可用于很少的钱，但他们大多是集成到完整的系统，如照明外。单探测器通常被设计为家庭用电系统的组成部分。对于开发商是那么有吸引力，以“蚕食”一个完整的照明只是为一体的综合运动探测器。除了集成的传感器无论是在供应方（220V），并从输出系统（继电器或可控硅）只能适应BASIC-老虎系统的力气，因为它与0和5 V之间的5 V电源电压和水平的作品。
2. PIR原则
被动红外 - 这是所有我们需要知道的。一个PIR传感器被动地检测到其周边地区的红外辐射。由于该技术是在火灾探测器也使用，传感器也称为pyrosensors。它们被称为被动因为它们只分析这是从对象本身发送的信号。在对比雷达或超声波传感器不需要的有源发射器。红外线是超越可见红光的波长。这里波长周围几微米分析 - 这是由例如所发射的比热辐射人类的身体。很明显，一个PIR运动探测器只反应是明显比周围温暖，例如人类，动物或温暖的车辆的物体。重要的是要知道，传感器感应不到绝对的热辐射，但辐射只是时间和地方的变化是非常重要的。这是必需的，以避免平稳不动的热辐射来衬托的切换操作。传感器原理是基于使上它类似于一个电容器的特殊的膜的电荷转移红外辐射。为了感知在红外辐射充电的至少两个相等传感器元件的动态状态唯一变化（即，对象的运动）进行了分析，而“共模的信号”被补偿。这种补偿通过串联或这些单元素，同时热电传感器膜极化彼此相对的并联发生。该系统的优势在于环境温度的影响而变化的压迫

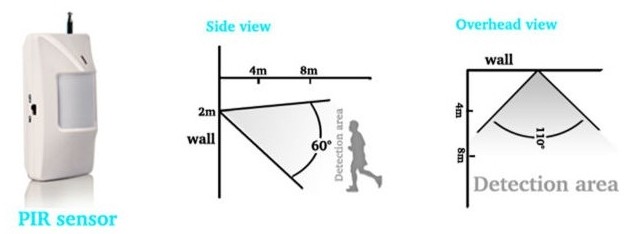

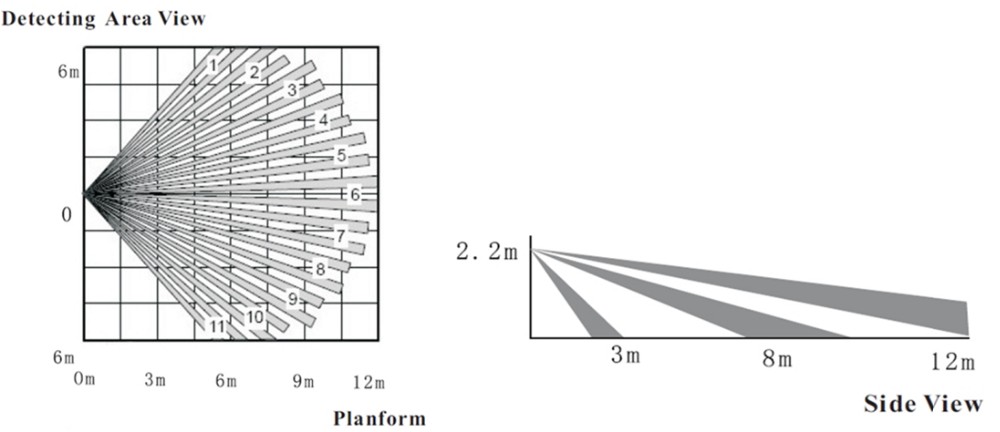

既通过对流，热传导和发生热辐射敏感元件的温度。额外的精心电滤波器特定放大电路连接的分析非常微弱的信号。附加滤光器确保仅用于检测运动所需辐射允许通过。干扰辐射源也光学地屏蔽。一般的具体透镜系统（多或Fresnell透镜），其中重点光照射从不同方向到传感器，被添加以完成运动检测器。这扩大了传感器的检测范围（水平和垂直角）极大。这样宽的检测范围，但是，通常是不希望的。因此，为了使用该系统用于实验目的的可移动或相当可交换透镜系统是优选的。
