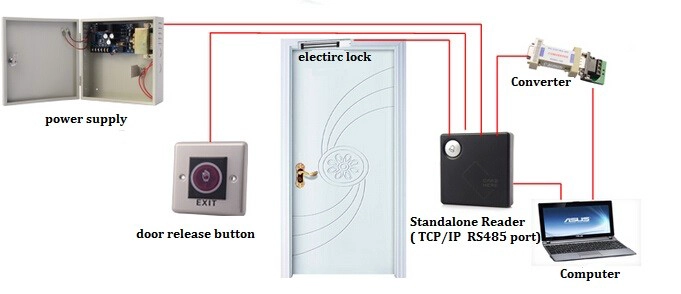

جمهورية صربسكا-422 لتحويل جمهورية صربسكا-485
إشارات نقل البيانات
برامج تشغيل خط غير متوازن

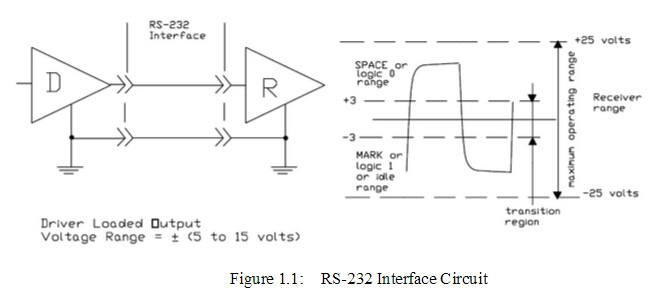

يظهر كل الإشارات التي تنقل في نظام نقل بيانات RS-232 غير متوازن على موصل واجهة كجهد فيما يتعلق بسبب إشارة. على سبيل المثال، تظهر البيانات المرسلة من جهاز DTE (الدفتيريا) على دبوس 2 فيما يتعلق بدبوس 7 (إشارة الأرض) على موصل DB-25. هذا الجهد سيكون سلبيا إذا كان الخط خاملاً والتناوب بين هذا المستوى السلبي ومستوى إيجابية عند إرسال البيانات بدقة ± 5 فولت تردداتها. جمهورية صربسكا-232 المتلقي عادة يعمل ضمن نطاق الجهد + 3 إلى + 12 و-3 إلى-12 فولت كما هو مبين في الشكل 1-1.


برامج تشغيل خط متوازن

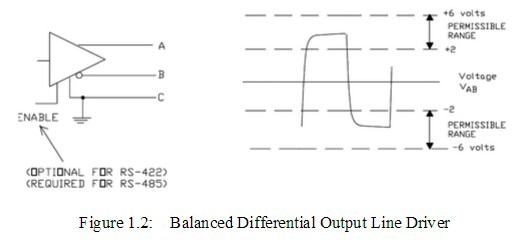

في نظام متوازن لفرق الجهد تنتجها السائق يظهر عبر زوج من خطوط الإشارات التي ترسل إشارة واحدة فقط. 1.2 الشكل يظهر رمز تخطيطي لبرنامج تشغيل خط متوازن والفولتية موجودة. برنامج تشغيل خط متوازن سوف تنتج جهد من 2 إلى 6 فولت عبر محطاتها الإخراج A و B وسوف يكون لديك اتصال أرض (ج) إشارة. على الرغم من أن الاتصال مناسب على الأرض إشارة هامة، لم يتم استخدامه من قبل جهاز استقبال خط متوازن في تحديد منطق الدولة من خط البيانات. يمكن أيضا أن يكون برنامج تشغيل خط متوازن إشارة إدخال يطلق إشارة "تمكين". والغرض من هذه الإشارة للاتصال برنامج تشغيل محطاتها الإخراج، A و b إذا كانت إشارة "تمكين" OFF، أحد يمكن النظر في برنامج التشغيل أثناء قطع الاتصال من خط النقل. يجب أن يكون لديك برنامج تشغيل جمهورية صربسكا-485 إشارة التحكم "تمكين". قد يكون برنامج تشغيل RS 422 هذه الإشارات، ولكن ليس مطلوباً دائماً. الشرط "معطل" أو قطع الاتصال من سطر برنامج التشغيل عادة ما يشار إلى حالة "tristate1" من برنامج التشغيل. 1 مصطلح "ثلاثي المجموعة" تأتي من حقيقة أن هناك ثالثة إخراج الدولة من محدث لجمهورية صربسكا-485، بالإضافة إلى دول الناتج "1" و "0".
