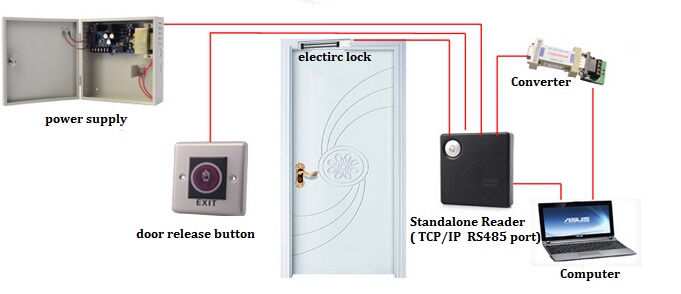

RS-422 到 RS-485 转换器
数据传输信号
不平衡的线驱动程序

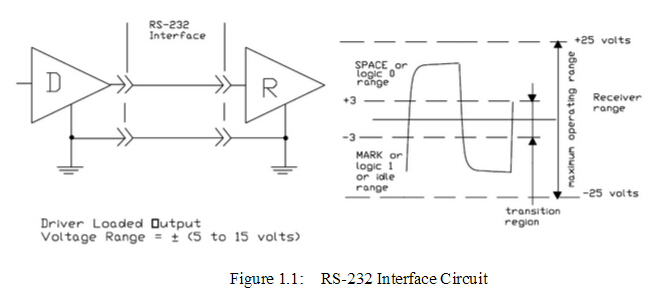

每个 RS-232 不平衡数据传输系统中传输的信号出现在接口连接器上的电压信号接地为基准。例如，传输的数据 (TD) 从 DTE 设备出现在引脚 2 对于针 7 （信号地） DB 25 连接器上。这个电压将为负数，如果线是空闲和备用那消极的级别和积极的级别之间至 ± 15 伏特，精确度为 ± 5 星发送数据时。RS-232 接收机通常操作电压范围的 + 3 + 12 和-3 到-12 伏如图 1.1 所示。
平衡的线驱动程序

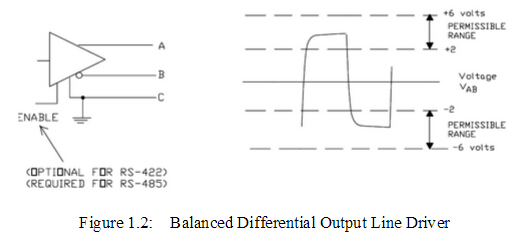

在一个平衡的微分系统由驱动程序，产生的电压出现在一对只有一个信号传输的信号线。图 1.2 显示了平衡的线驱动程序和存在的电压的电路符号。平衡的线司机将生产从 2 到 6 伏特电压跨其 A 和 B 的输出端子，将有一个信号接地 (C) 连接。正确连接到地面的信号固然重要，它不使用平衡的线路接收器在确定数据线的逻辑状态。平衡的线驱动程序也可以称为"启用"信号输入的信号。此信号的目的是将驱动程序连接到其输出端子，A 和 b。如果"启用"信号为 OFF，可以考虑从输电线路断开的驱动。RS-485 司机必须有"启用"控制信号。RS-422 驱动程序可能会有这个信号，但它并不总是需要。线驱动程序通常断开连接或"已禁用"状态称为"tristate1"条件的驱动程序。 1"三态"一词来自事实还有第三个输出状态的 RS-485 驱动程序除了输出国家的"1"和"0"。
